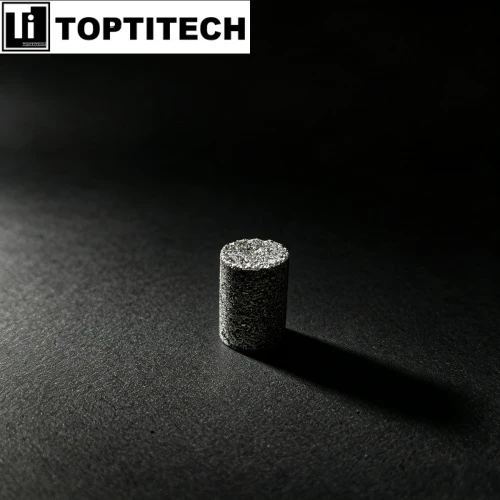

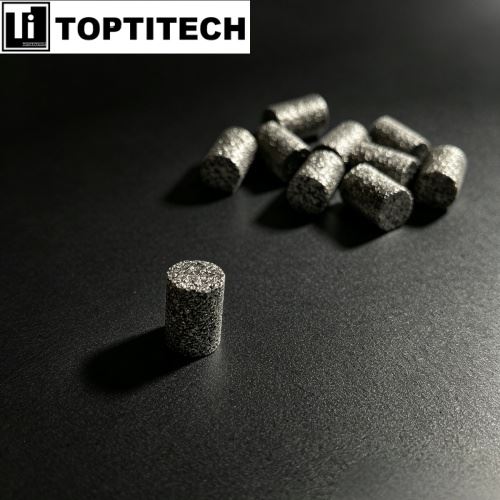

Les disques getter en titane poreux pour tube de faisceau d'accélérateur de particules sont des pièces getter non évaporables (NEG) frittées. Les fabricants les produisent à partir de poudre de titane de haute pureté. Ils utilisent le pressage isostatique à froid et le frittage sous vide à haute température pour la production. Le corps poreux à cellules ouvertes présente une grande surface spécifique. Cette surface capture l'hydrogène, le monoxyde de carbone, le dioxyde de carbone et la vapeur d'eau par adsorption chimique. Ces gaz sont les principaux gaz résiduels dans les systèmes à vide des accélérateurs. Les utilisateurs activent les disques sur site par chauffage résistif ou chauffage laser. Ce chauffage élimine la couche de passivation de surface. Il expose le matériau titane actif. Les disques créent un pompage distribué à l'intérieur des tubes de faisceau à faible débit de gaz. Cette structure frittée solide ne libère pas de fines particules. Elle empêche la contamination des cathodes. Cette caractéristique est critique pour les équipements de ligne de faisceau UHV/XHV. TOPTITECH contrôle la forme des pores, la porosité et la taille des disques. Ce contrôle maintient la performance du getter constante d'un lot à l'autre.

Les disques getter en titane poreux pour tube de faisceau d'accélérateur de particules s'installent directement à l'intérieur des chambres de dipôles magnétiques, des entrefers de dispositifs d'insertion et des sections droites de tube. Les pompes externes ne peuvent pas fournir une vitesse de pompage suffisante dans ces emplacements. Le matériau titane correspond aux tubes de faisceau et aux pièces de chambre en titane. Cette correspondance réduit la différence de dilatation thermique. Elle réduit également le risque de corrosion galvanique. Les disques absorbent et libèrent l'hydrogène de manière répétée. Les opérateurs régénèrent les disques lors des arrêts planifiés du système. Le chauffage libère l'hydrogène gazeux stocké. Il restaure la capacité de travail du getter. Les utilisateurs n'ont pas besoin de remplacer les disques après régénération. Cette longue durée de vie prend en charge de longs cycles de fonctionnement pour les sources de lumière synchrotron, les anneaux de stockage et les installations de physique des hautes énergies. TOPTITECH propose des diamètres de disque, des épaisseurs et des conceptions de montage personnalisés. Ces options personnalisées s'adaptent aux configurations de vide uniques des accélérateurs. Elles fonctionnent bien pour les systèmes à forte teneur en titane. Les produits NEG à base de zirconium peuvent causer des problèmes de compatibilité dans ces systèmes.

Spécifications du produitscription

Matériau : titane GR1
Diamètre : 5 mm
Longueur : 10 mm
Taille des pores : 20 µm
Température d'activation : 500-700 degrés
Technique : frittage

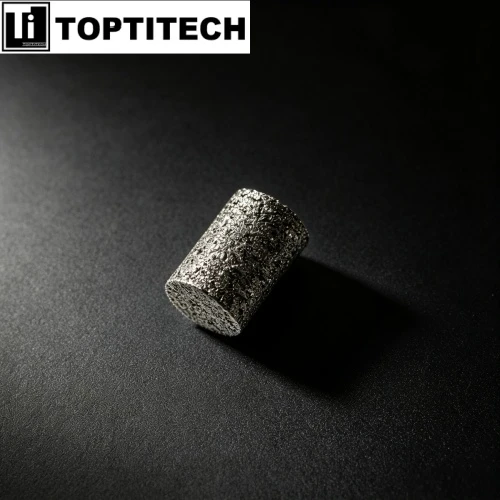

Le corps en titane poreux fritté offre une surface active élevée pour la chimisorption.
Les disques getter en titane poreux pour tube de faisceau d'accélérateur de particules utilisent une matrice en titane à cellules ouvertes au lieu d'une feuille ou d'une pastille dense. Cette structure expose une grande surface réactive pour capturer l'hydrogène, le monoxyde de carbone, le dioxyde de carbone et la vapeur d'eau. TOPTITECH contrôle la morphologie des pores par pressage isostatique à froid et frittage sous vide. Une porosité uniforme se traduit par un comportement de pompage stable sur toute la surface du disque.

L'action getter non évaporable élimine la perte de particules et la contamination des cathodes.
Les disques getter en titane poreux pour tube de faisceau d'accélérateur de particules fonctionnent comme un getter non évaporable (NEG). Pas d'évaporation, pas de particules libres, pas de fibres, pas de risque de court-circuit à l'intérieur du matériel de vide de la ligne de faisceau. L'activation in situ par chauffage résistif ou laser élimine la couche de passivation et expose le titane réactif. Les opérateurs d'accélérateur obtiennent un pompage UHV/XHV propre sans ajouter de pompes à vide encombrantes.

La sorption réversible de l'hydrogène permet la régénération et des intervalles de service prolongés.
Le dégazage d'hydrogène domine les charges de vide des accélérateurs, en particulier dans les sources de lumière synchrotron et les anneaux de stockage. Les disques getter en titane poreux pour tube de faisceau d'accélérateur de particules absorbent l'hydrogène dans des conditions ambiantes et le libèrent pendant la régénération. Ce comportement réversible restaure la capacité du getter au lieu de forcer son remplacement. Le getter en titane fritté TOPTITECH prend donc en charge des campagnes opérationnelles plus longues avec moins d'interruptions de maintenance.

La compatibilité titane-sur-titane minimise les déséquilibres thermiques et galvaniques.
Les disques getter en titane poreux pour tube de faisceau d'accélérateur de particules correspondent aux matériaux des tubes de faisceau et des chambres en titane. Le déséquilibre de dilatation thermique et les effets galvaniques sont réduits par rapport aux systèmes getter à métaux dissemblables. Le corps en titane fritté n'introduit aucun métal étranger dans l'enceinte à vide. Le getter en titane poreux TOPTITECH évite également certains problèmes d'activation et de compatibilité associés aux NEG commerciaux à base de Zr.

Applications

Sources de lumière synchrotron et anneaux de stockage. Les disques getter en titane poreux pour tube de faisceau d'accélérateur de particules ciblent les charges de gaz résiduels dominées par l'hydrogène, entraînées par la désorption stimulée par les photons. Le placement des disques le long des parois du tube de faisceau ajoute un pompage distribué là où les pompes externes perdent de la conductance. La sorption réversible de H₂ permet la régénération lors des arrêts programmés. Le getter en titane fritté TOPTITECH soutient une durée de vie de faisceau stable et un bruit de fond plus faible.

Lasers à électrons libres et collisionneurs à haute énergie. Les sections à vide des FEL et des collisionneurs nécessitent des conditions UHV/XHV pour réduire la diffusion faisceau-gaz. Ces disques getter en titane poreux fournissent un pompage non évaporable sans contamination des cathodes ni perte de particules. L'activation in situ évite la mise à l'air, le retrait ou le traitement externe. La géométrie personnalisée des disques s'adapte aux enveloppes serrées des lignes de faisceau et aux interfaces des chambres en titane.

Dispositifs d'insertion, onduleurs et wigglers. Les entrefers magnétiques étroits ne laissent pas de place aux pompes à vide conventionnelles. Les disques getter en titane poreux pour tube de faisceau d'accélérateur de particules se montent à l'intérieur de la chambre à vide et transforment la paroi de la chambre en surface de pompage. La construction en titane évite les interférences magnétiques et le déséquilibre de dilatation thermique. La couverture getter distribuée supprime les gradients de pression le long du dispositif d'insertion.

Chambres de dipôles, quadrupôles et aimants à fonctions combinées. Les chambres magnétiques courbes et segmentées créent des régions à vide limitées par la conductance. Ces disques getter en titane fritté peuvent être façonnés pour correspondre aux contours de la chambre. Après activation, ils capturent H₂, CO, CO₂ et H₂O. TOPTITECH fournit des disques spécifiques à l'application pour les systèmes à vide d'accélérateur à dominante titane.

Lignes de faisceau d'accélérateurs d'ions et de protons. Les machines à ions et à protons génèrent de l'hydrogène résiduel, du méthane, du monoxyde de carbone et du dioxyde de carbone. Les disques getter en titane poreux pour tube de faisceau d'accélérateur de particules chimisorbe ces espèces après activation in situ. La régénération libère l'hydrogène absorbé et restaure la capacité du getter. Cela prolonge les intervalles de service entre les cycles de maintenance.

Chambres à vide en titane et mises à niveau de lignes de faisceau. De nombreux systèmes à vide d'accélérateur utilisent des chambres en titane pour une faible activation et des propriétés de vide favorables. Ces disques getter en titane poreux correspondent au matériau de la chambre, minimisant les problèmes de dilatation galvanique et thermique. Ils évitent la contamination par métaux étrangers liée aux NEG à base de Zr. TOPTITECH personnalise les dimensions des disques pour les projets de rénovation et de mise à niveau.
